Материал: 40х, Ст3, Ст20, Ст35, Ст45, 09Г2С, 20х13, 14х17н2,12х18н10т и др.
Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
Диаметр: М10, М12, М16, М20, М24, М30, М36, М42, М48

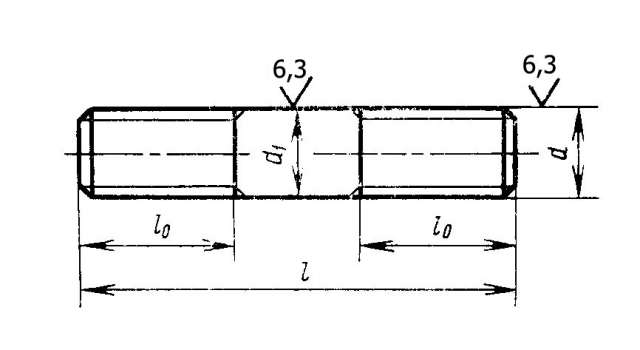

Шпилька ГОСТ 22043 76
Применяются шпильки по ГОСТ 22043-76 в стальных конструкциях, мостовых конструкциях, металлических конструкциях, в тяжелом машиностроении.
Пример условного обозначения шпильки ГОСТ 22043-76 с диаметром резьбы d=20 мм, с крупным шагом резьбы P=2,5 мм, с полем допуска 6g, длиной l=180 мм, класса прочности 5.8, без покрытия:
Шпилька М20-6gx180.58 ГОСТ 22043-76
То же, с диаметром стержня, приблизительно равным среднему диаметру резьбы, с мелким шагом резьбы P=1,5 мм, с полем допуска 8g, класса прочности 8.8, из стали марки 35X, с покрытием 02 толщиной 6 мкм:
Шпилька 2 М20x1,5-8gx180.88.35X.026 ГОСТ 22043-76
Диаметр резьбы и диаметр стержня шпилек могут варьироваться от 2 до 48 мм. Резьба шпилек осуществляется по ГОСТ 24705-81.
Способ нанесения резьбы может быть выполнен путем нарезки или накатки на специальном оборудовании.
